توضیحات

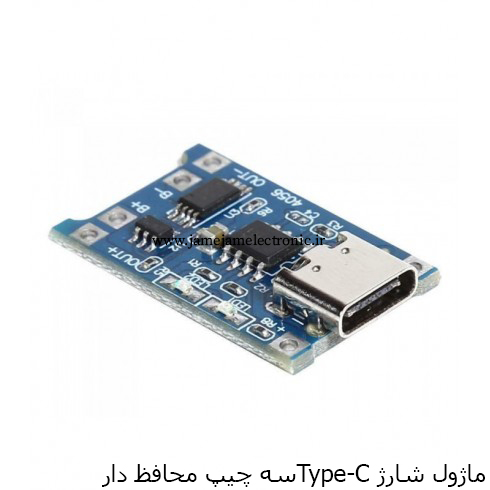

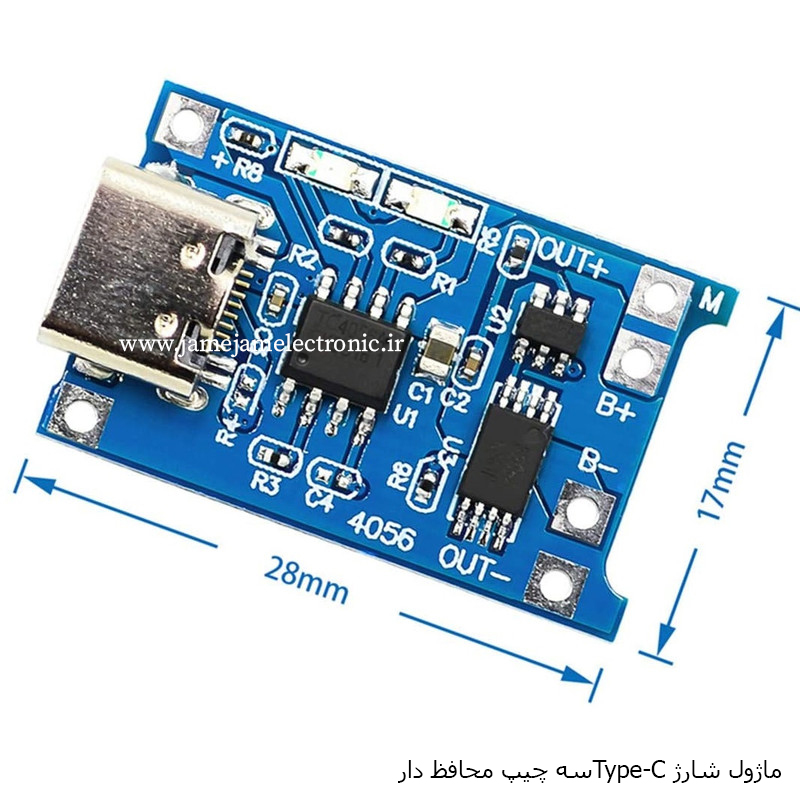

ماژول شارژر باتری لیتیومی TYPE-Cسه چیپ با مدار محافظ
- آی سی کنترل شارژ: TC4056 یا TP4056
- آی سی محافظ: DW01
- ماسفت شارژ: 8205A
- ولتاژ ورودی: 5 ولت (که توسط میکرو USB TYPE C یا توسط دو پدی که در دوطرف USB است باید تامین شود)
- ولتاژ شارژ کامل: 4.2 ولت
- جریان شارژ: در حالت عادی 1 آمپر (قابل تغییر)
- ماکزیمم جریان خروجی: 3 آمپر
- روش شارژ : جریان ثابت/ ولتاژ ثابت (CC/CV)
- نشانگر وضعیت در حال شارژ: دارد (ال ای دی قرمز)
- نشانگر وضعیت شارژ کامل: دارد ( ال ای دی سبز )
- محافظت در برابر شارژ بیش از حد: دارد
- محافظ در برابر دشارژ بیش از حد: دارد
- محافظت در برابر اتصال کوتاه: دارد
- محافظت در برابر جریان اضافی: در برابر جریان‌های بیش از 3 آمپر محافظت شده
روش استفاده:
- در ابتدا تغذیه 5 ولت ماژول شارژ باتری لیتیومی را تامین کنید. این کار از دو طریق امکان پذیر است، یا از طریق پورت میکرو USB TYPE C اندرویدی روی ماژول و یا از طریق دو پد دو طرف پورت که با مثبت و منفی مشخص شده‌اند. منبع تغذیه باید به گونه‌ای انتخاب شود که حداقل بتواند یک آمپر خروجی داشته باشد.
- مثبت و منفی باتری را با دقت به دو پدی که با B+ و B- مشخص شده‌اند متصل کنید.
- مصرف کننده ( اسباب بازی ، لامپ و .. ) باید به دو پد OUT+ و OUT- وصل شود و اگر مصرف کننده مستقیم به باتری وصل شود، حفاظت در برابر دشارژ بیش از حد انجام نمی‌شود. لازم به ذکر است که مصرف کننده در زمان شارژ باتری نباید به ماژول متصل شود. در زمان شارژ ال ای دی قرمز رنگ روشن می‌شود و هنگام شارژ کامل، ال ای دی سبز روشن می‌شود.
